终于有时间复盘下五月份的折腾了

0x00.TL;DR

PYDL Network Diagram
PYDL Network Diagram

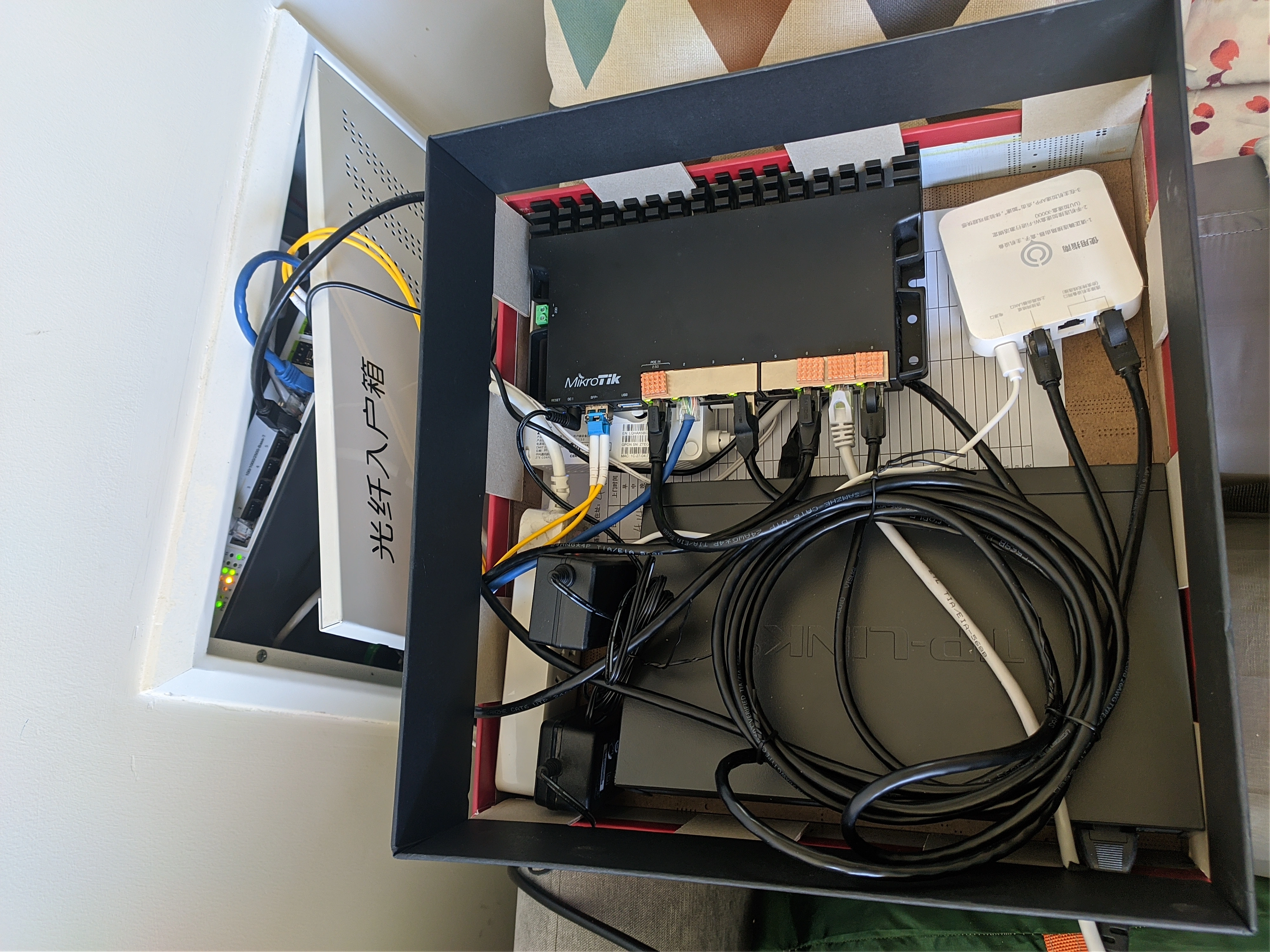

酒盒网络中心
酒盒网络中心

0x01.前言

Q1：WHY——为啥要升级千兆家宽？
A1：↓

  • 因为搬到PYDL(2)时签订的一年家宽（200M下行速率）合约要到期了，重新咨询更高下行速率的价格表之后发现在接受范围之内（我们合租有3人可以均摊），毕竟已经是22年了，最终决定这一步要升级到千兆（1000M下行速率）家宽。于是在220428当日升级完成，升级完路由器PPPOE拨号光速被terminated，重新拨号即丢失公网IP也太真实了吧
  • 但基于此时PYDL(2)现有的网络设备，在MacMini上测速只能跑到700M下行，在VM上测速也不过777M下行，#108209259505371559，虽然升级千兆家宽有赠送礼品，是选了台H3C的“无线2100M”漏油器，不过没抱太大希望但还是插上去试了下，在MacMini上测速涨到763M下行，VM上802M下行，#108209306338195182 ，只能说比想象中还拉胯，甚至连IPv6功能都木有，然后就被光速下架回盒了。其实本来也是计划自己把它带回家乡KD使用，不过这个不支持IPv6的硬伤还不知道要怎么解决，#108209448023824948
  • 掏钱升级家宽从200M到1000M却只能跑到700~800M……这显然是不能忍的，千兆必须得跑满，甚至我们还要嫖90%运营商会给到的20%余量，也就是1200M，要知道升级前就是200M涅（白嫖使我们快乐
  • 现有的漏油器，在BT下载时，只要连接数稍微高一点儿，CPU就跑爆都能干到92%草，后果就是牵连整个家庭网络都巨卡，是时候趁机换掉了，#108213764813187173
  • 也就是说升级千兆家宽可不只是升完家宽就结束了，连带着整屋内几乎所有的网络设备都得跟着升级，木桶效应懂得都懂，从入户到终端哪个环节都不能掉链子

Q2：WHAT——内网升级到什么速率？
A2：↓

  • 当然是越快越好啦，万兆光纤，一步过油，战未来！
  • 众所周知，想体验千兆家宽，内网肯定是要大于千兆的，参考下表，综（cheng）合（ben）考虑千兆内网就先只跳一个档位升级到2.5G内网
    档位理论NAS速率
    千兆125MB/s
    2.5G312.5MB/s
    5G625MB/s
    万兆1250MB/s

Q3：WHERE——哪些设备需要众筹？
A3：↓

序号设备型号价格物主备注
1猫棒ODi XPON STICK ONU¥269-加上光纤收发器用来代替光猫，一定要稳定！否则，相信不久你就会被经常全家断网的痛苦所折服
2光纤收发器HELLOTEK T8501S 2.5G¥168-解决千兆家宽的物理瓶颈（理论940M），需要与猫棒配套使用
3路由器MikroTik RB5009UG+S+IN¥1595-ROS全英文UI，当然对于我们不是问题(/≧▽≦)/
4交换机SKS7300-8GPY4XGS¥1499-此时内网测速，正好跑到理论940M，#108209658959940048
5交换机*3TL-SH1005¥1087-¥355*3+28 运费，各自屋子里各一个
6APTL-XAP5407GC-PoE/DC易展版¥1399WZ存在支持WiFi6的设备，但现有的AP却不支持，不过是选换，比如唯独自己的屋子里就没换（
7APTL-XAP1807GC-PoE/DC易展版¥305CTY
8USB网卡SK-U2.5G¥109yuangezhizao用来给MacMini用，又唯独自己的台式机x570主板板载的不是2.5G网卡，黑人问号
9光纤-¥7.6-
10转接头-¥19-
11散热片-¥19.5-
12散热风扇-¥9.9+35.7-
13Console线-¥9.9-
14猫棒MA5671A¥208-因不稳定而放弃

这样算下来，也就只有部分AP，旧的千兆交换机（支持链路聚合）和下面这个AC还能继续沿用了，没错，引发的“血案”！

AC
AC

0x02.华为MA5671A猫棒

非全新，里面内置基于OpenWRT的魔改固件，添加了配置光猫参数的部分，用于注册到运营商的OLT设备上。因此需要提前收集好原有光猫的相关配置，比如我们的原有光猫型号ZXHN F650是GPON ONU
在天翼网关的网络-网络设置下可以看到连接名称为3_INTERNET_B_VID_1552（IPv6同IPv4），没错，也就是说上网VLAN就是1552
再记录一下宽带识别码，也就是LOID，拿到这两个数字应该就够了，GPON SN记不清当时填没填了……
结果，插上去发现光衰-25.89，#108271844661645816，然后就开始了整天被全家断网所折磨的日子，#108280754014053176&#108286469226001376，甚至到过-27.85
也尝试过加装转接法兰（UPC->PC），光衰确实好了一丁点儿，但并没有解决掉线的问题。最终决定临时换回光猫，虽然光衰是差不多的（-26.9dBm），但是光猫就是能稳定不频繁掉线
为了排除个例，等了几天，新换的MA5671A猫棒到了，然而插上去结果还是那样子，不知道啥时候就突然给你来个掉线，只能物理断电重插，赶上运气爆棚的时候光衰过低甚至连注册都注册不上
没错，猫棒插上之后谁也不能碰，因为这个光衰本来就在极限的边缘了，也有联系过电信，说是在XX的出口光衰就已经到XX了，再到家里能获得这个数值就不错了，毕竟本来光猫也是能用的
有人可能会说猫棒里不是有自动检测并重启的机制嘛？那个是用来检测OLT注册状态的（5为注册成功），能注册上不代表后面的路由器PPPOE拨号一定就能成功
结果到最后，《我们仍未知道那些天猫棒经常寄的原因》(╯°□°）╯︵┻━┻

点击此处 ← 查看折叠

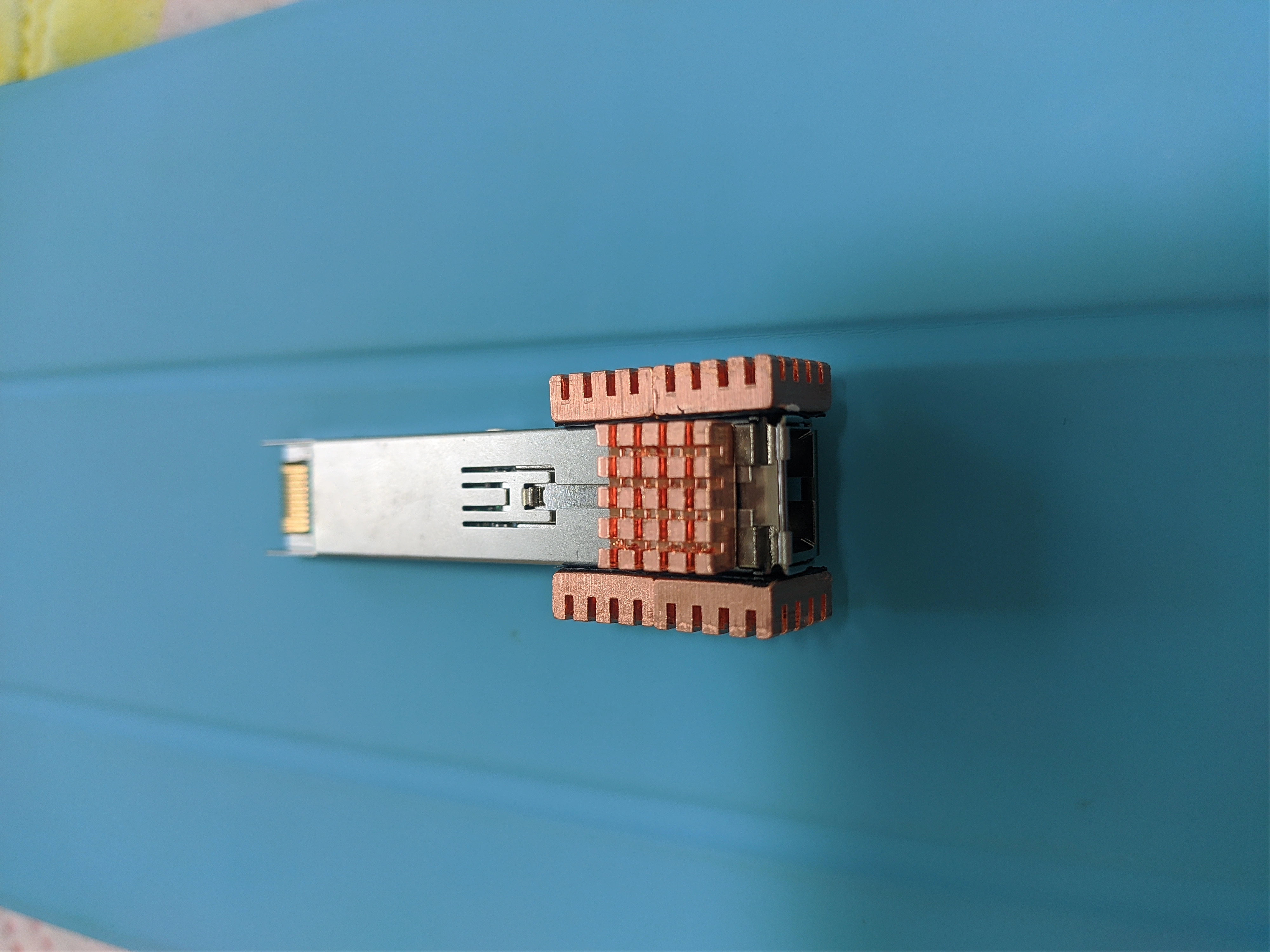

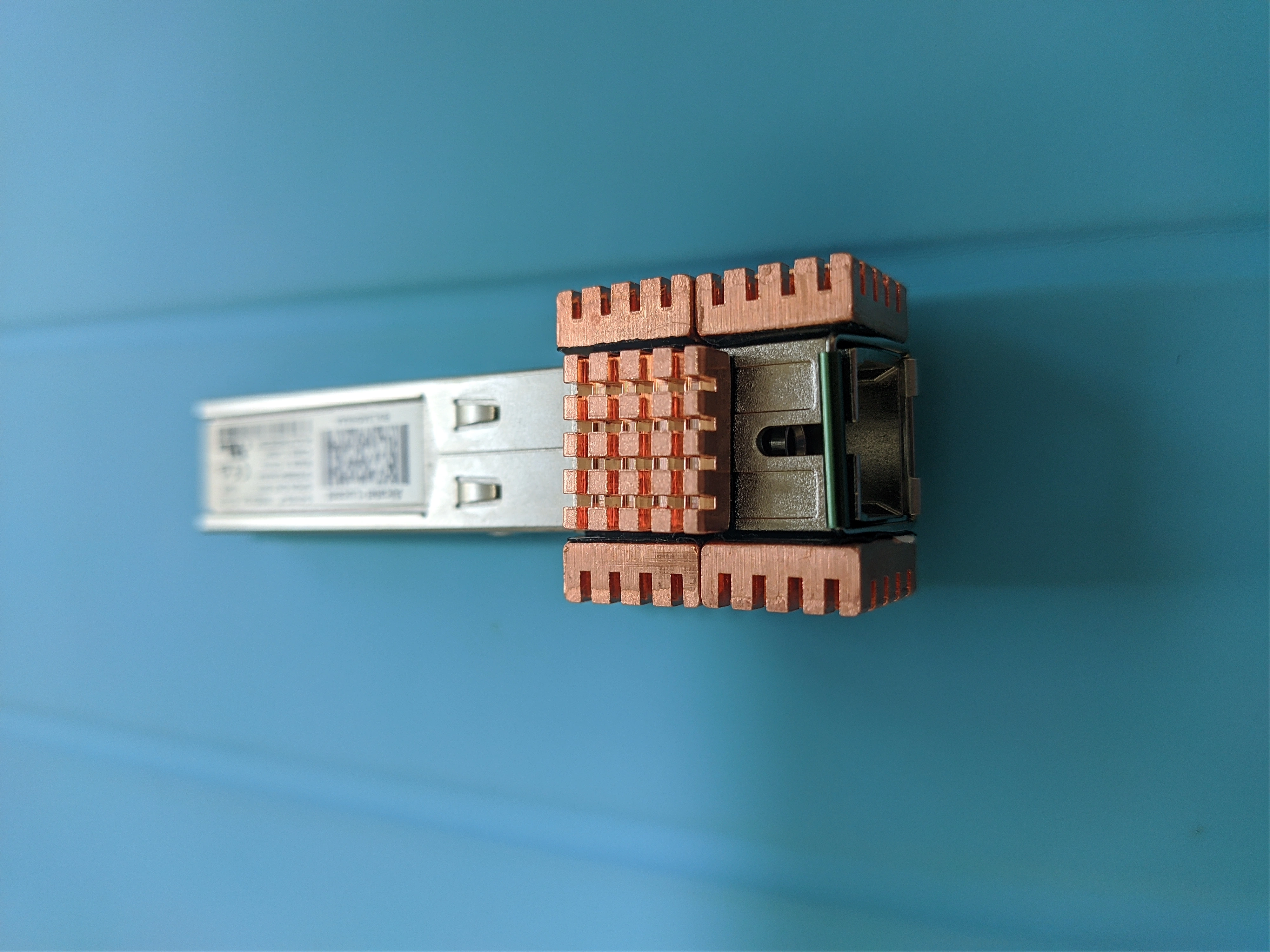

加装散热片
加装散热片
WZの解释
WZの解释

0x03.ODi XPON STICK ONU猫棒

在光纤收发器的详情里，除了推荐华为MA5671A猫棒，还推荐的就是这款ODi XPON STICK ONU猫棒，价格要更贵一些，不过是全新的
没想到还真就解决了MA5671A猫棒经常掉线的问题，喜大普奔，在线20h不掉线！#108303818209543625，在线5日不成问题，#108329173043377879
当然用到现在，在线时间肯定是超过5日了，基本上只有被主动踢掉的时候会断一下，不会发生像MA5671A猫棒的玄学掉线……
不过这款猫棒最开始在使用上遇到个bug：猫棒能注册成功，但是路由器死活拨不上号，用电脑拨号也同样失败，经过WZ大佬的排查，最终定位到问题在于Untag VLAN不成功
但是这并不能难倒我们，因为这款猫棒支持VLAN全透传，选择让路由器来做这件事情，打上1552的VLAN，然后在这个虚拟接口上进行PPPOE拨号就能成功
最后补充一句，使用这款猫棒没有加转接法兰，直接使用UPC

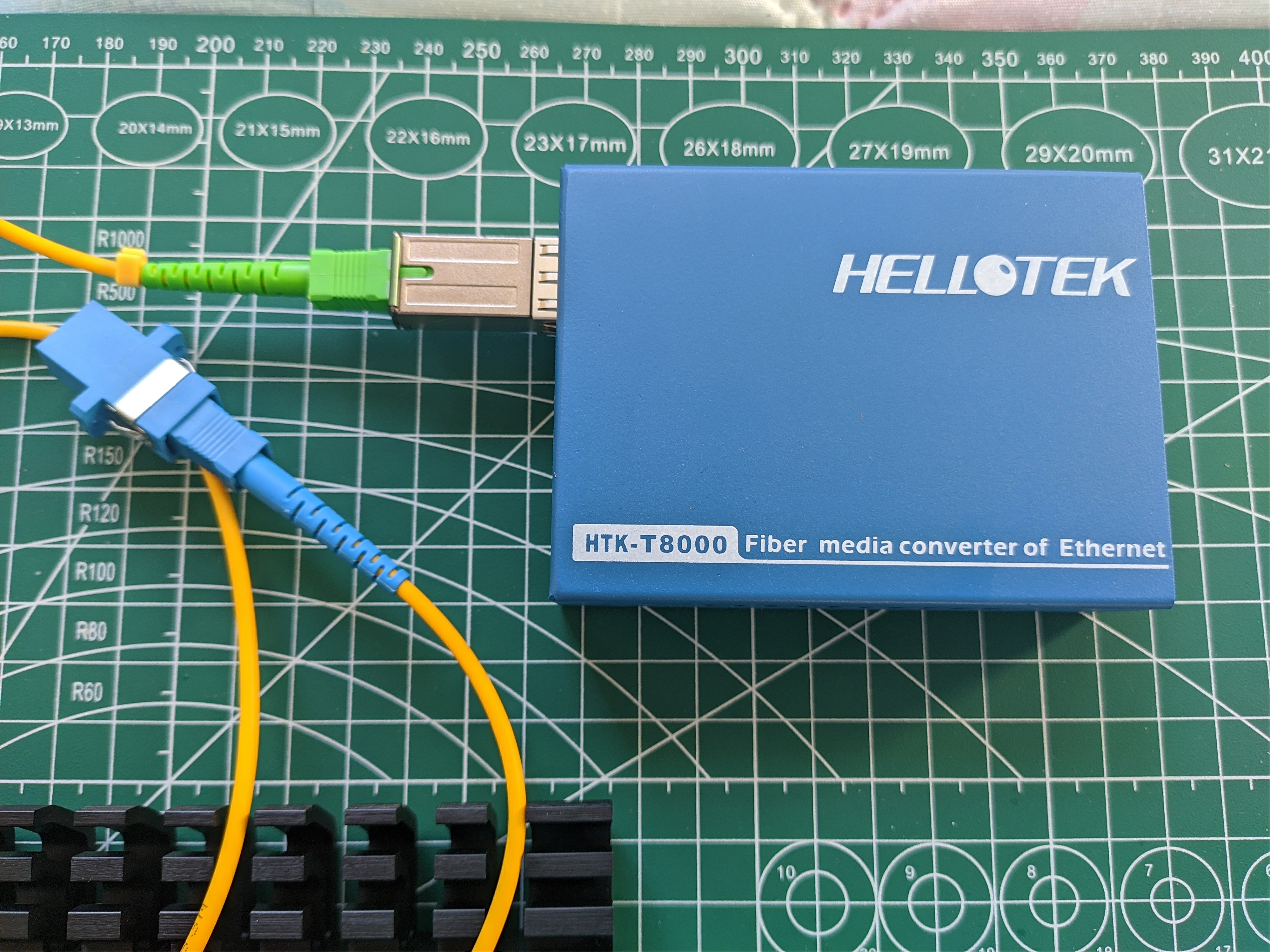

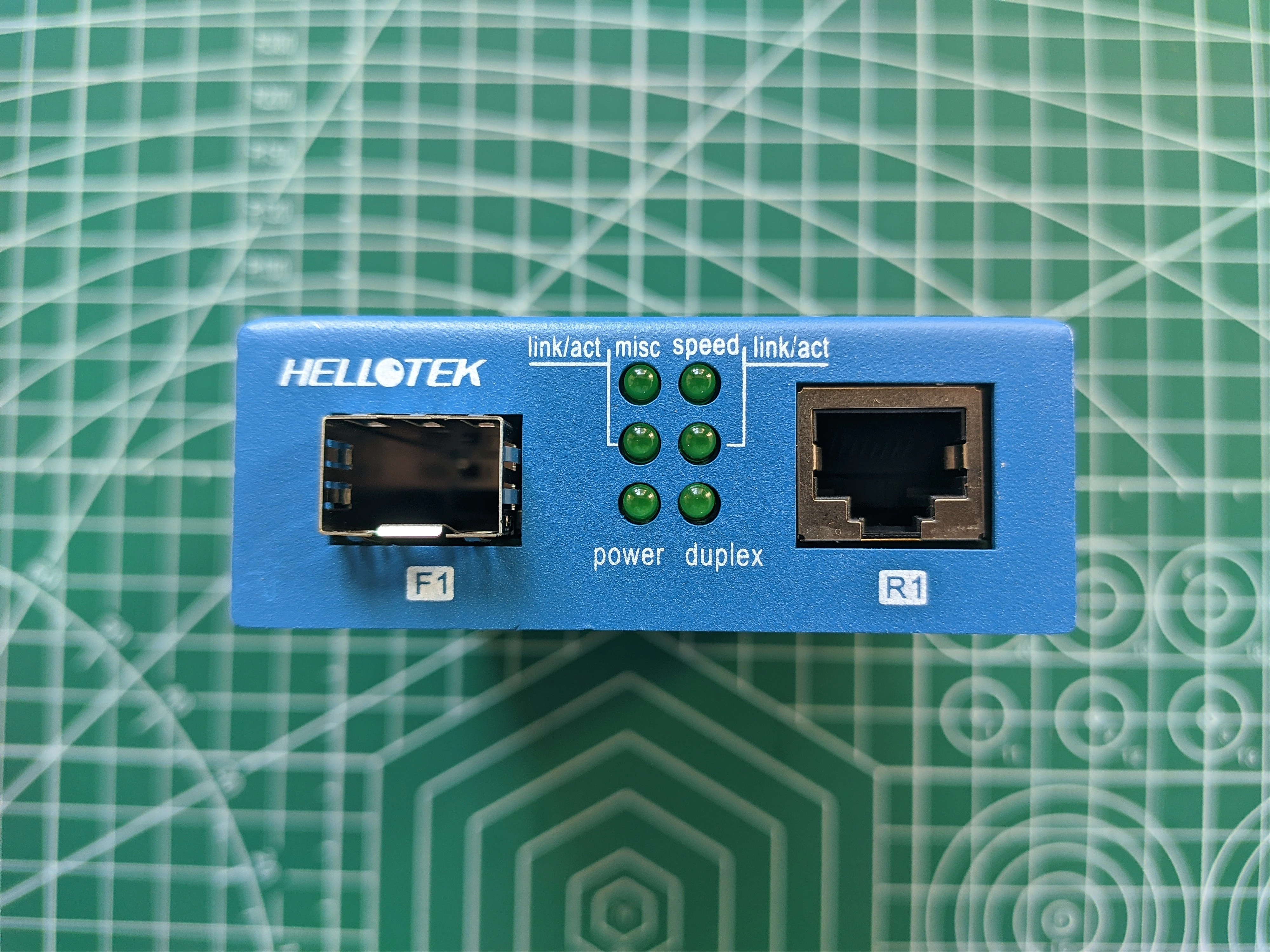

0x04.HELLOTEK T8501S 2.5G光纤收发器

将猫棒插入2.5G的SFP输入接口，即可从10/100/1000/2500M自适应RJ45输出接口获得转换好的电信号，然后把它插到路由器上的唯一一个2.5G接口即可
有人可能会说为啥不直接把猫棒插到路由器的SFP+口，搜了下还真有人拿RB5009试过，有人说是这个口不支持2.5G，所以华为MA5671A猫棒会协商在1G的速率，不就白换了嘛
还有人说是因为华为MA5671A猫棒的兼容性问题，即使连上去显示有1G的连接，也并不能成功访问到猫棒

点击此处 ← 查看折叠

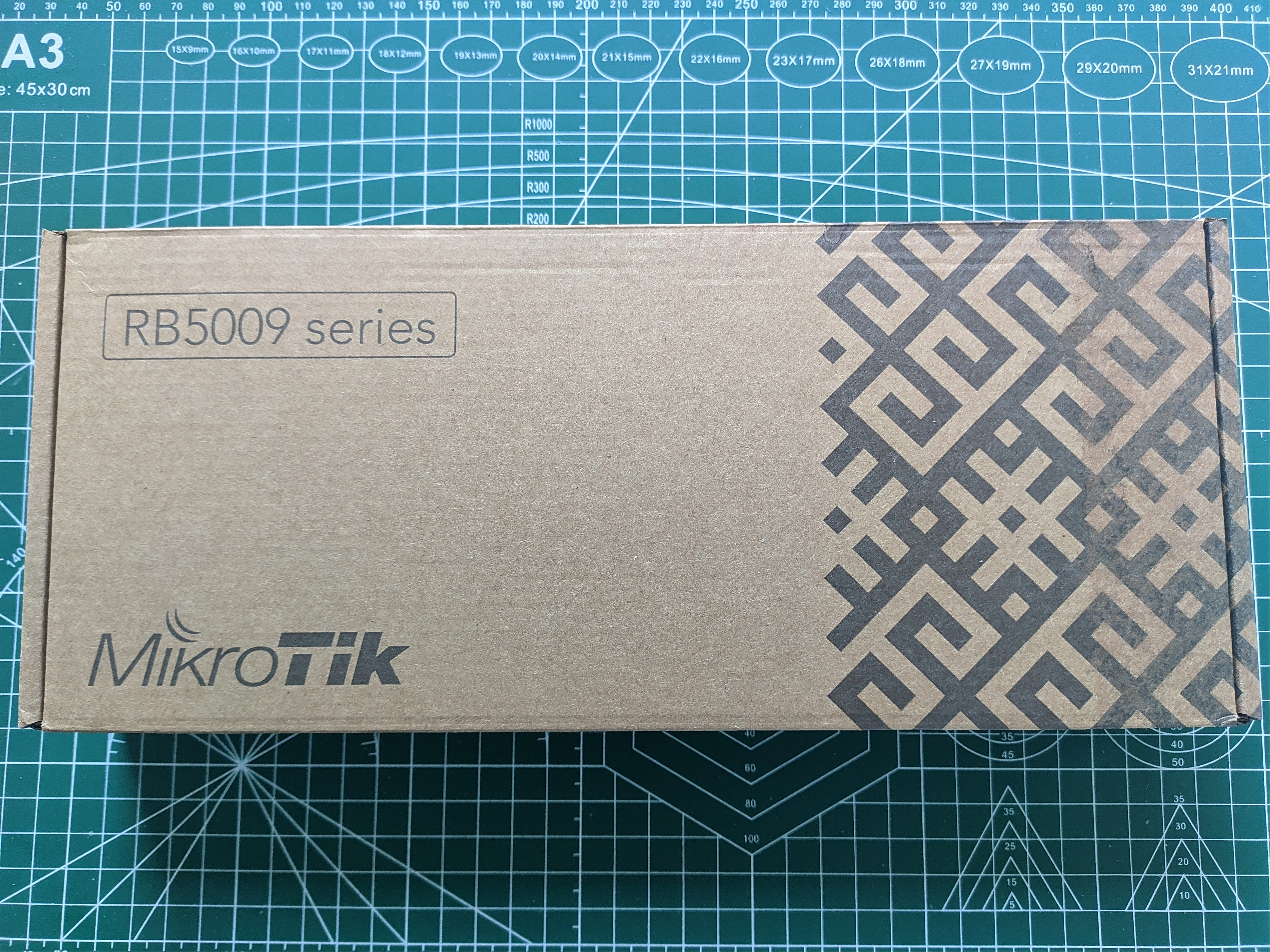

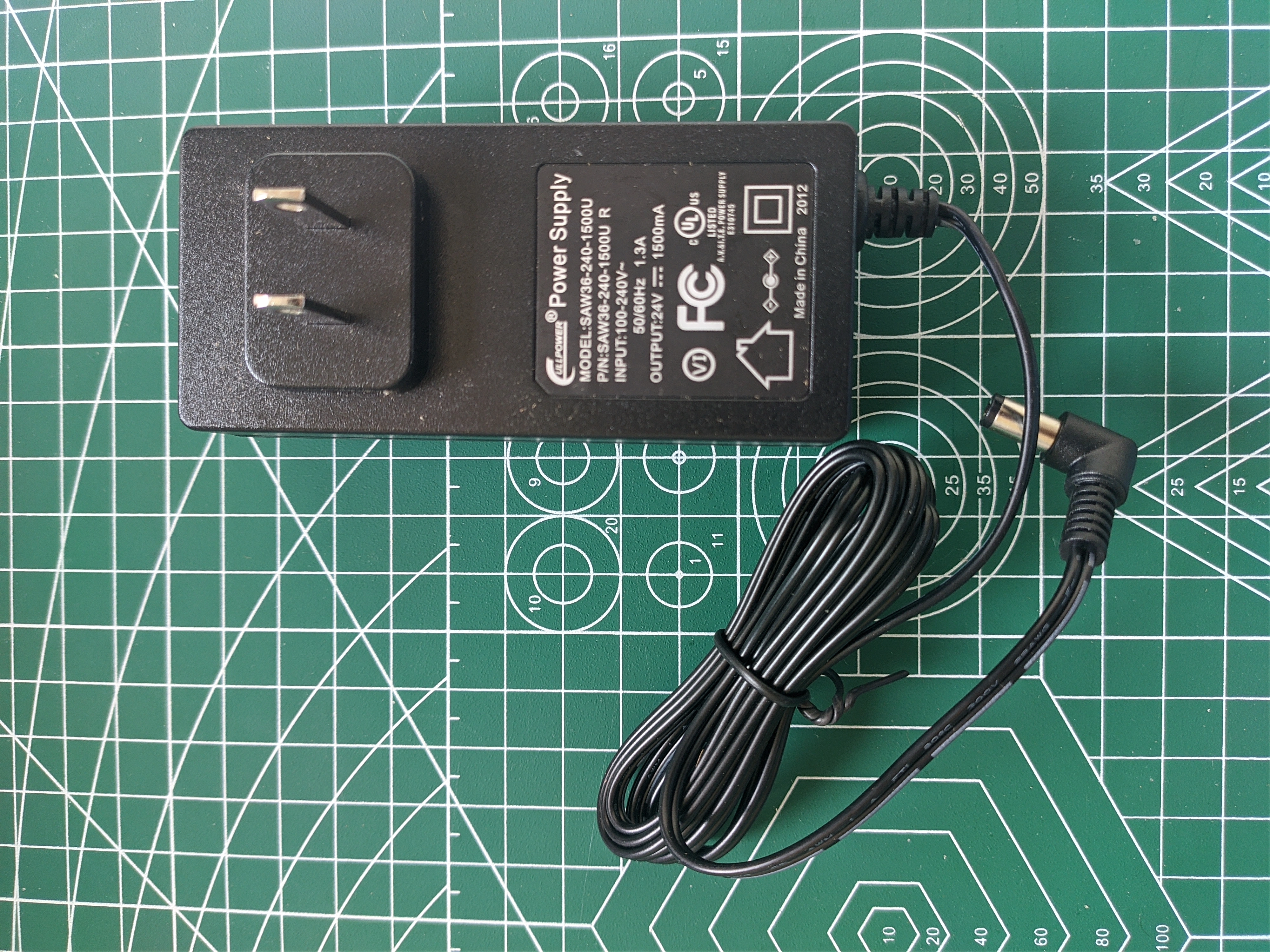

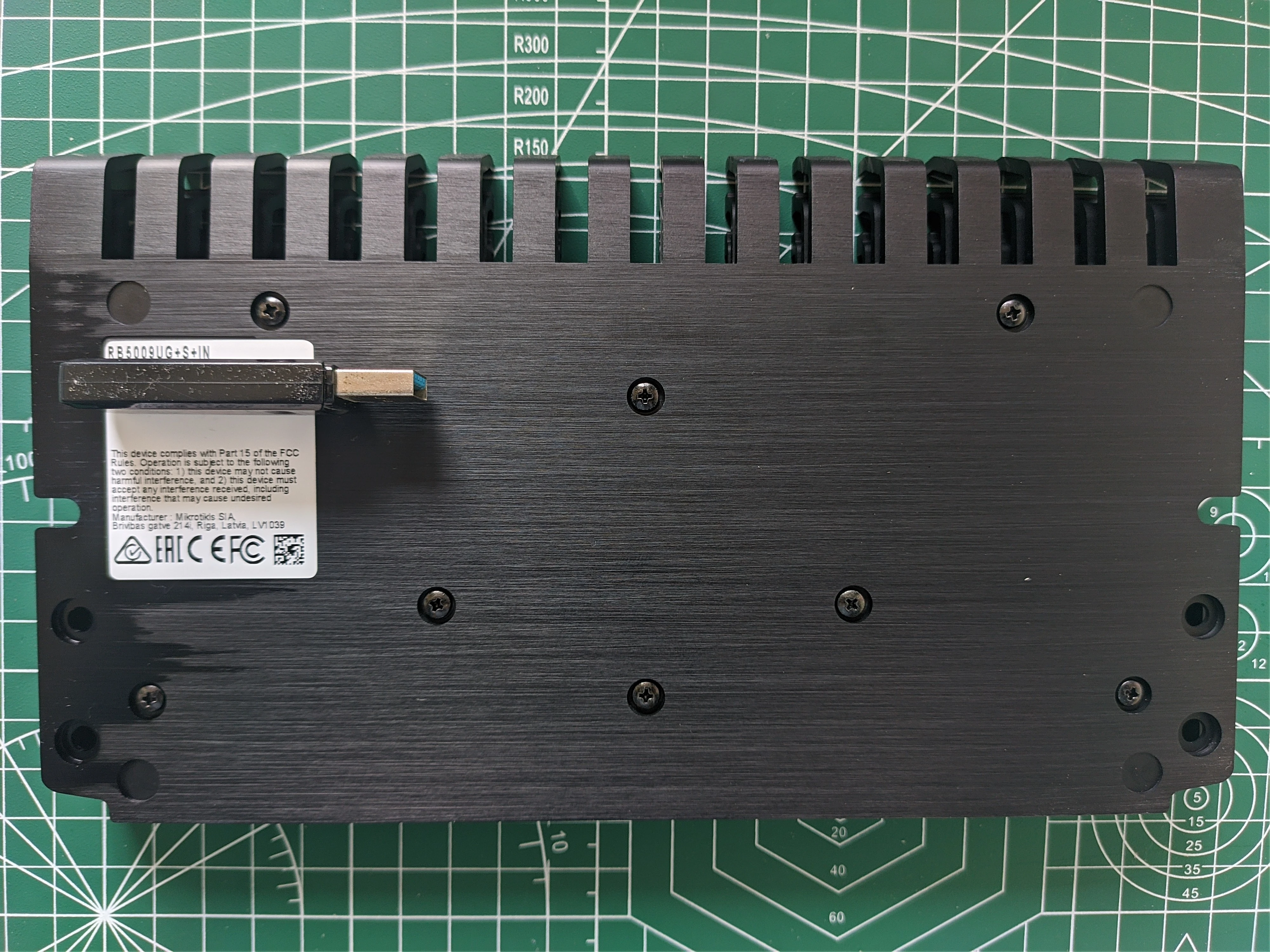

0x05.MikroTik RB5009UG+S+IN家用路由器

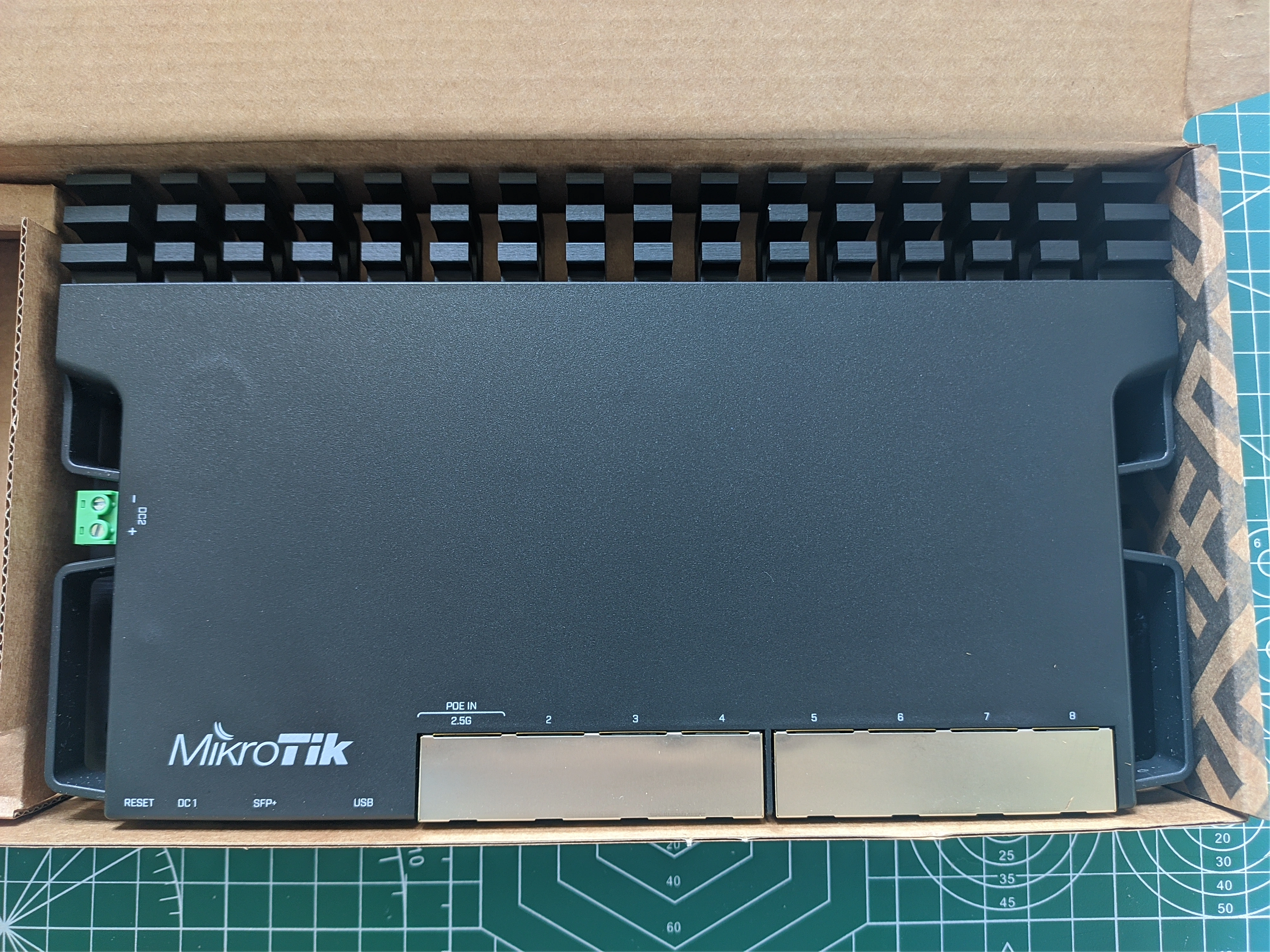

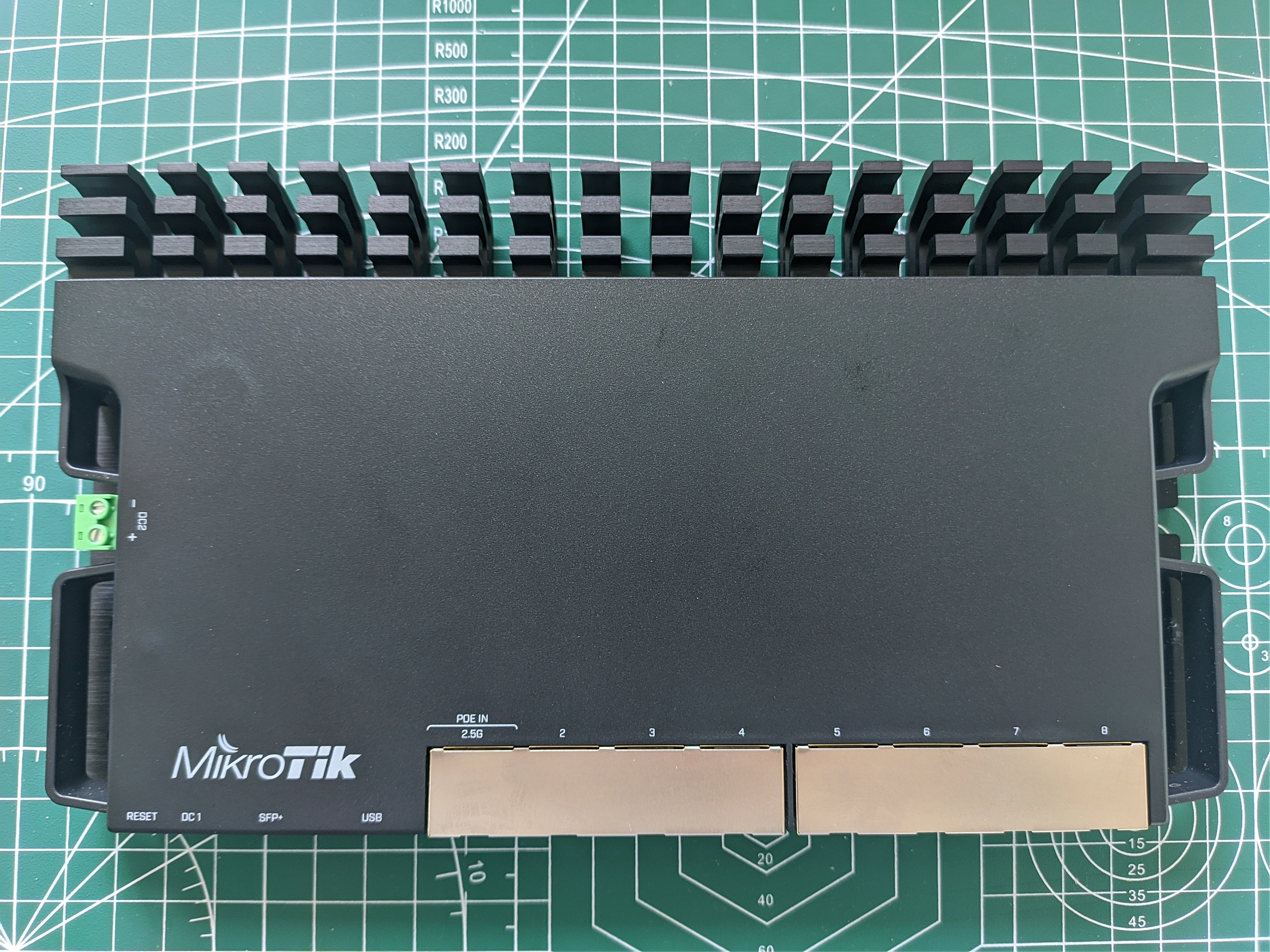

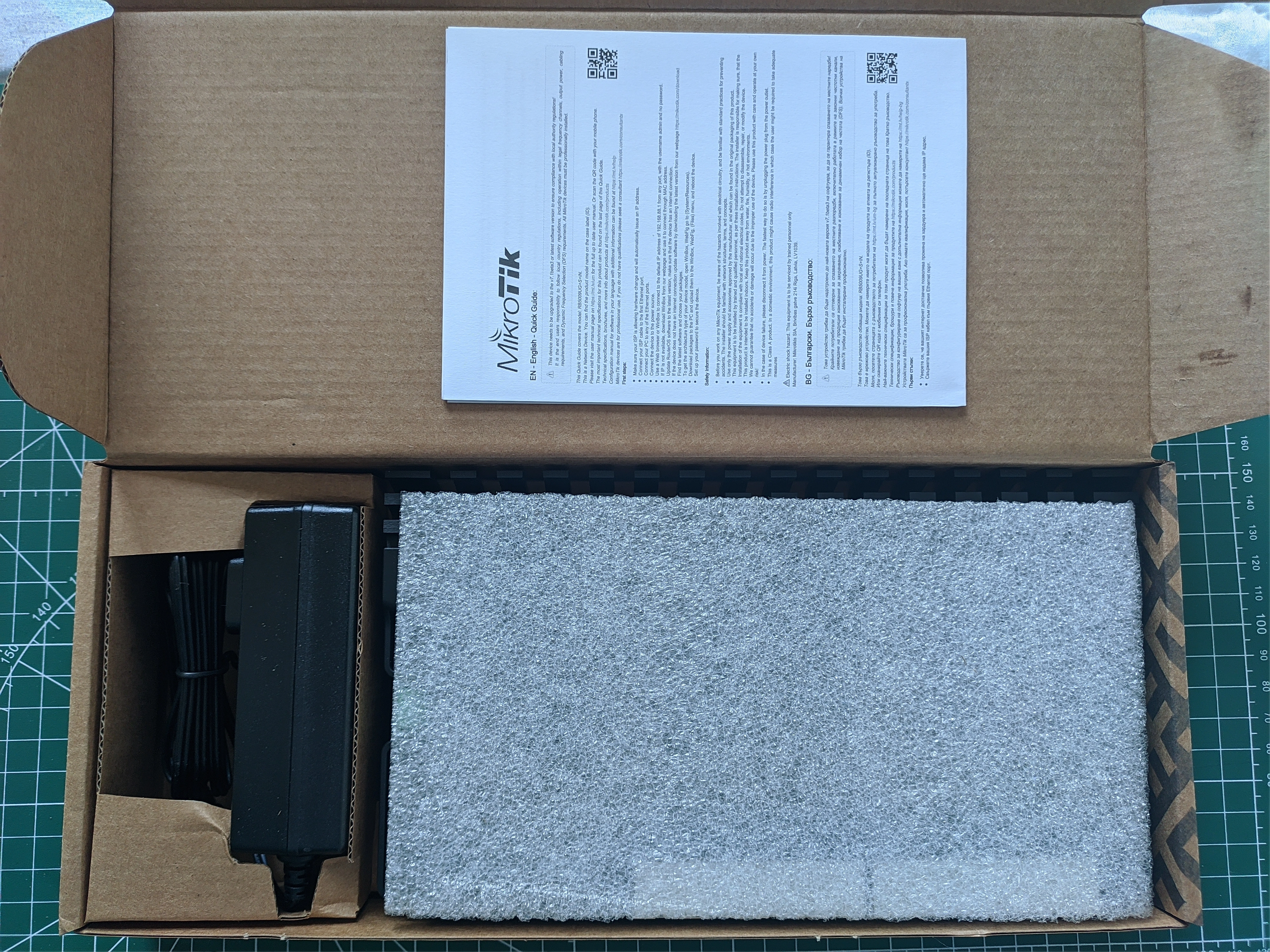

首先要说的是，这个独特的造型设计是真的好看，散热鳍片极具辨识性ヽ(･ω･´ﾒ)

  1. 硬件层面，内置四核Marvell 88F7040 ARMv8 1.4 GHz CPU+Marvell 88E6393交换芯片，肯定不会下载PT就跑爆CPU的了，#108210086251128706

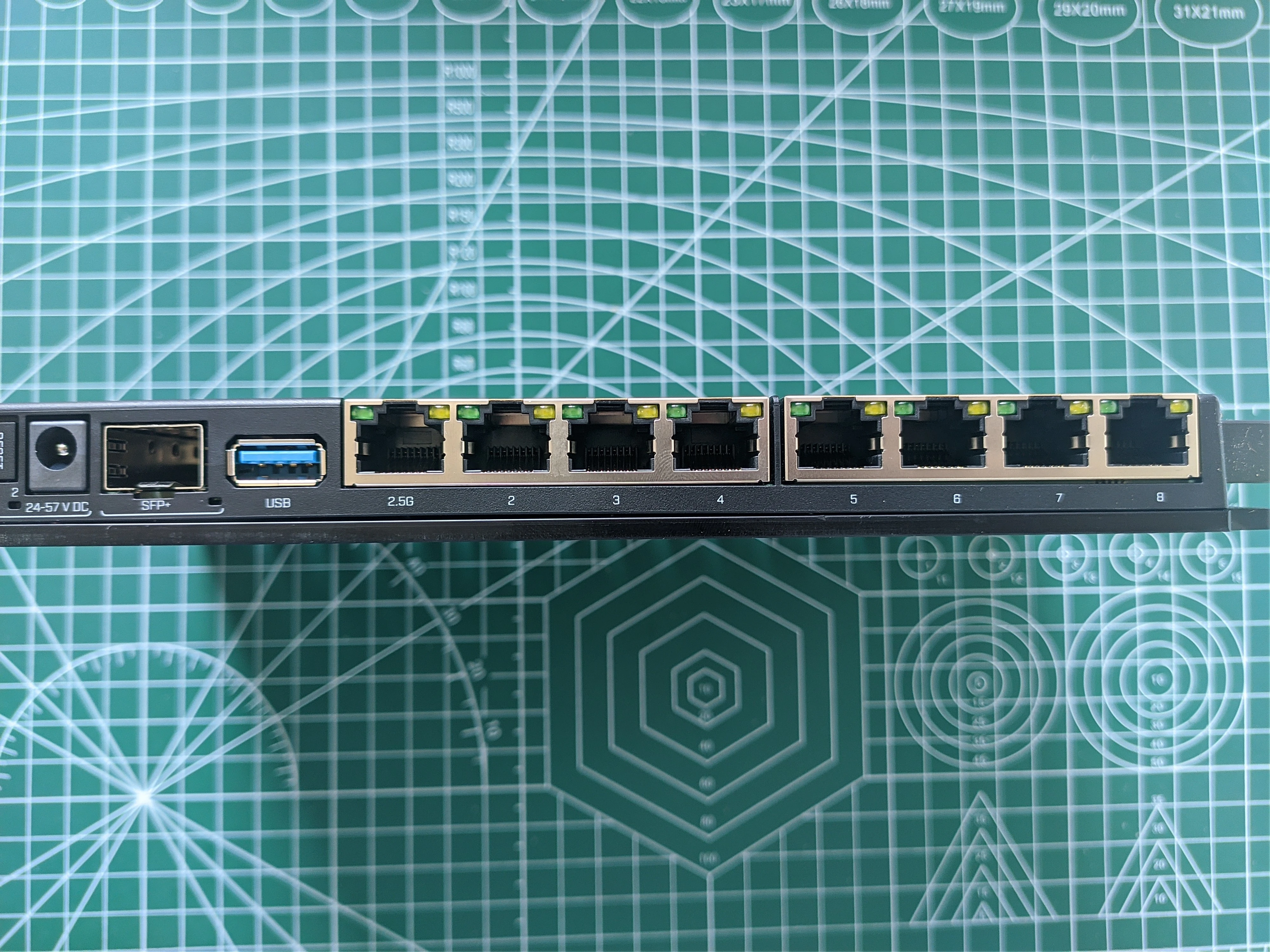

    1个10G的SFP+光口，1个2.5G电口，剩余6个都是10/100/1000自适应电口（支持链路聚合）
  2. 软件层面，RouterOS自带Level 5（次高）的license，买硬件送软件授权好评，而不是像某C开头的公司，还得额外买授权
    如果是mac系统，可以去下载winbox-mac，里面打包了Wine非常好用，#108329369651559023，自带图表功能需要手动开启，#108329433794597963
    甚至Zabbix里有这款的SNMP模板，那还不光速添加设备纳入监控，#108238718966869910

不过，因为路由器上只有一个2.5G接口已经当输入用了，所以还需要2.5G接口做输出的话就只能买交换机进行拓展了

点击此处 ← 查看折叠

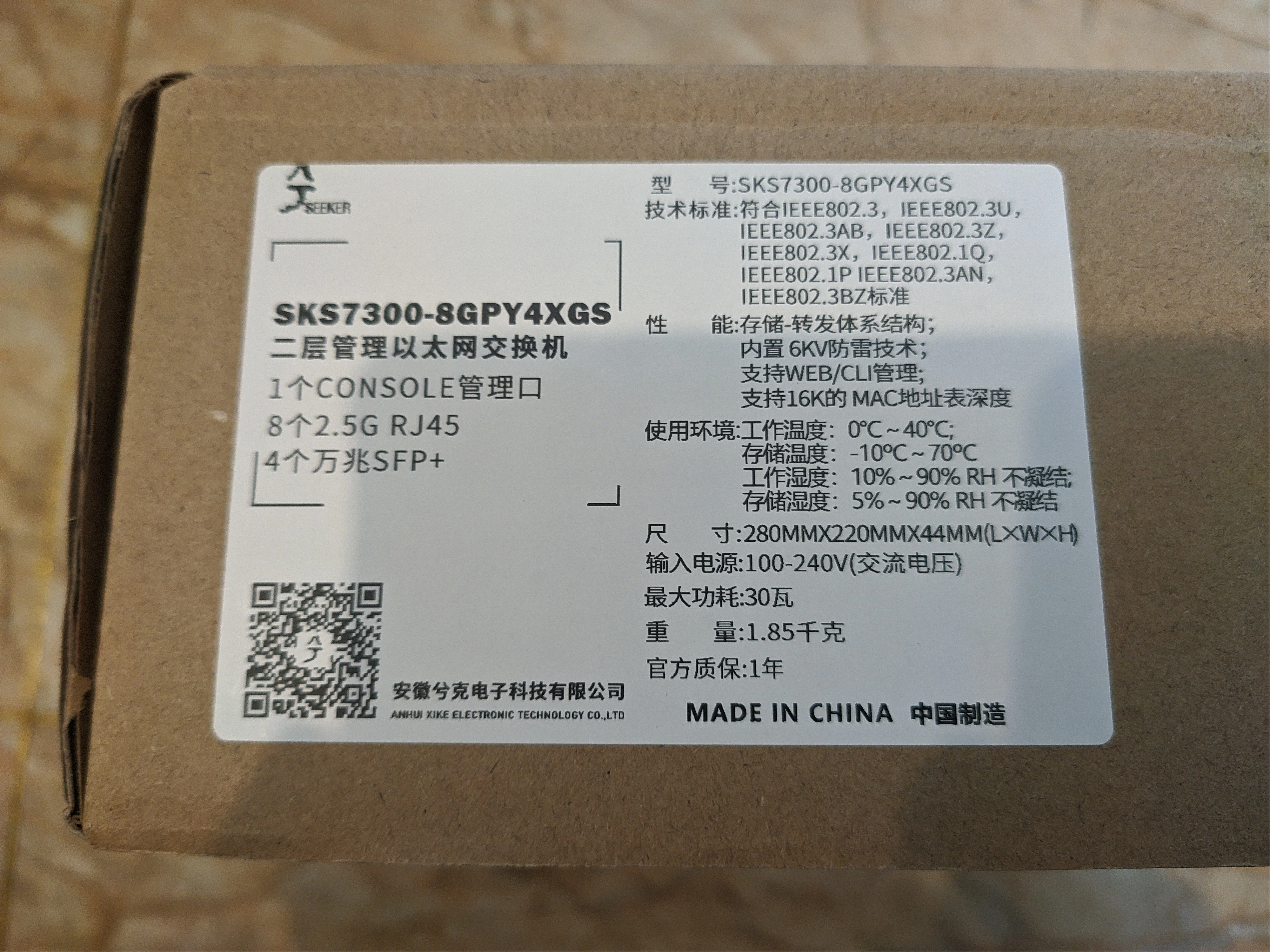

0x06.SKS7300-8GPY4XGS交换机

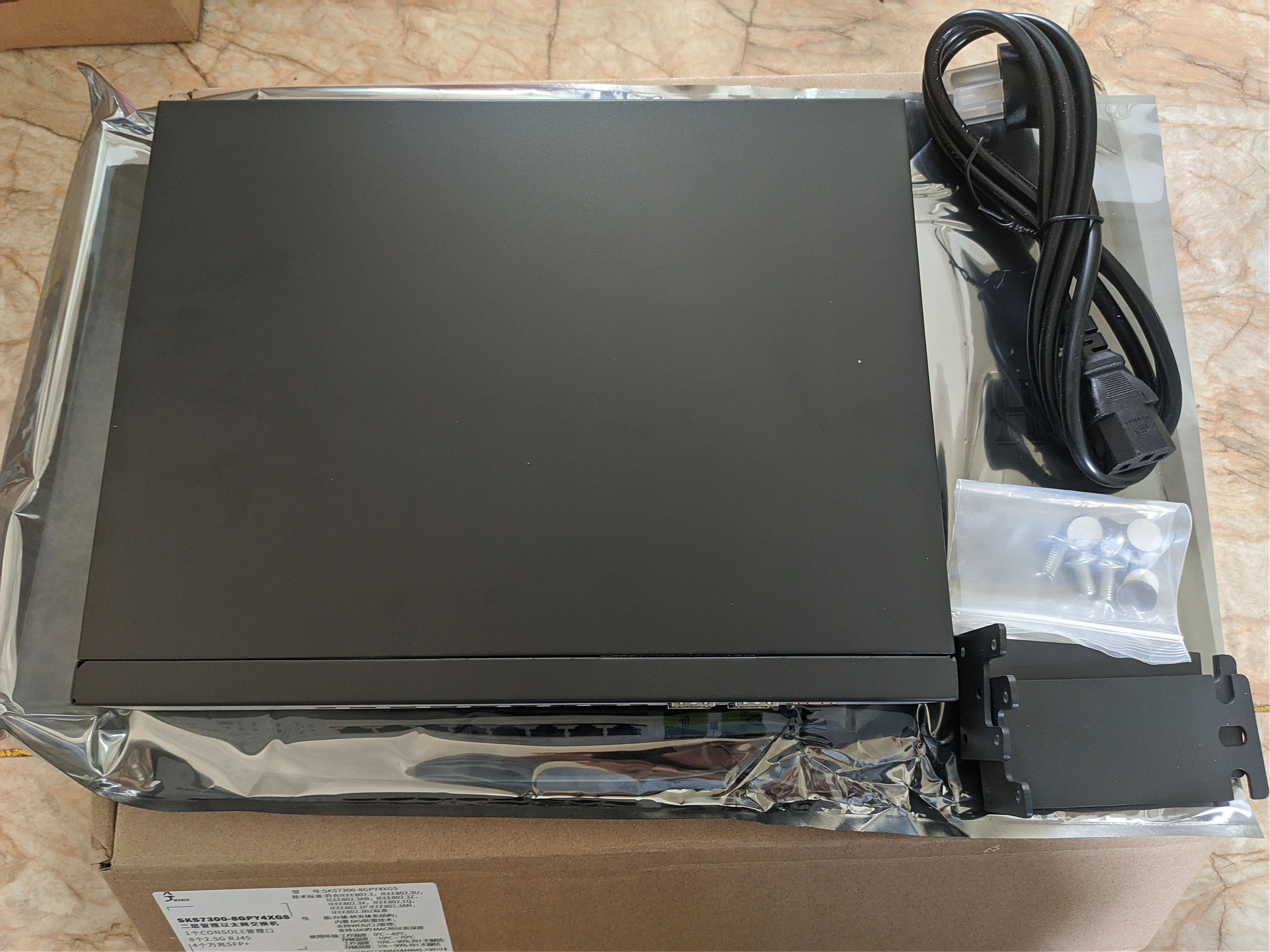

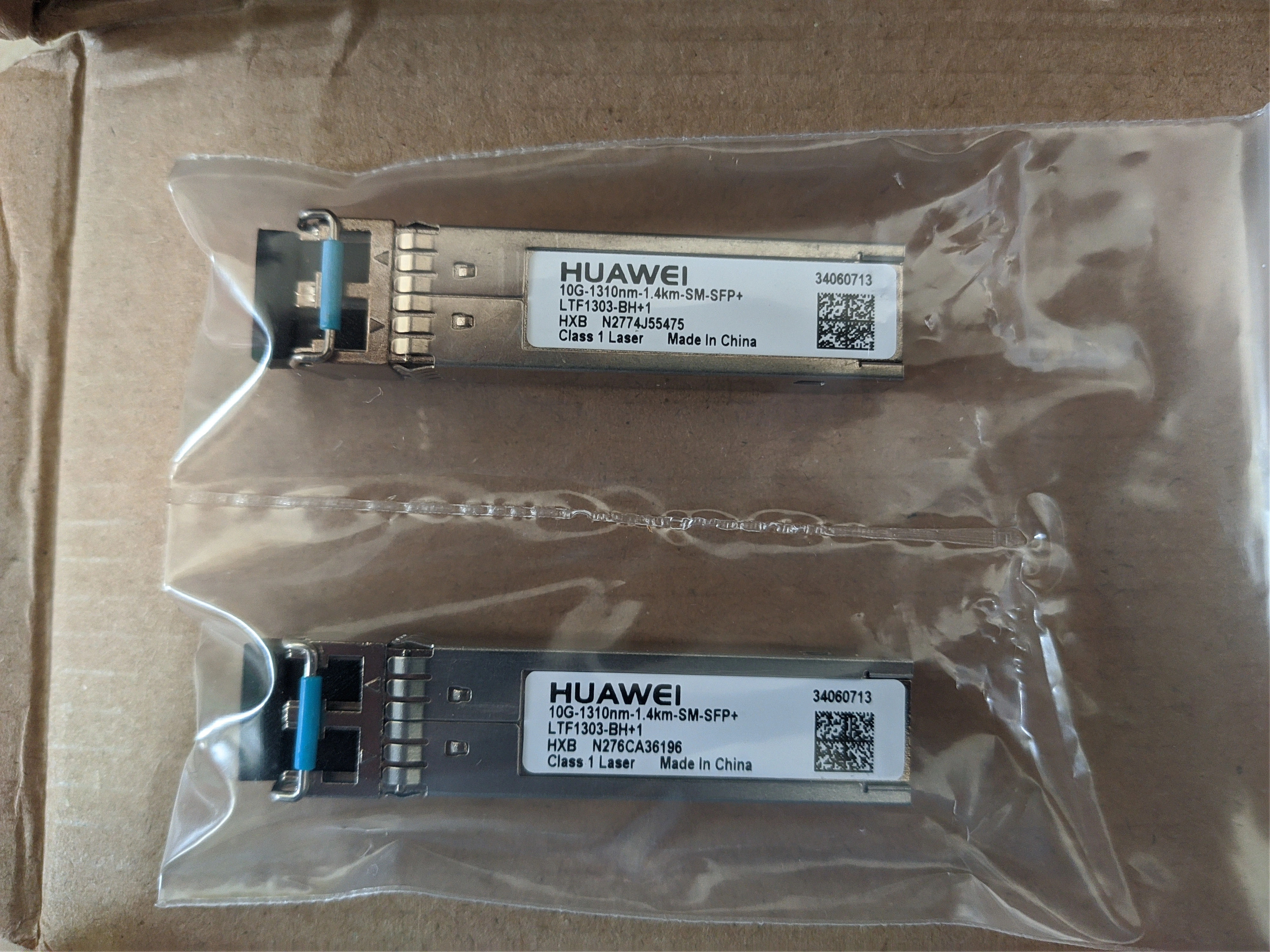

220507收到，把路由器上唯一的10G的SFP+光口接过来了，店家有送两只华为的万兆模块，光速给用上了

点击此处 ← 查看折叠

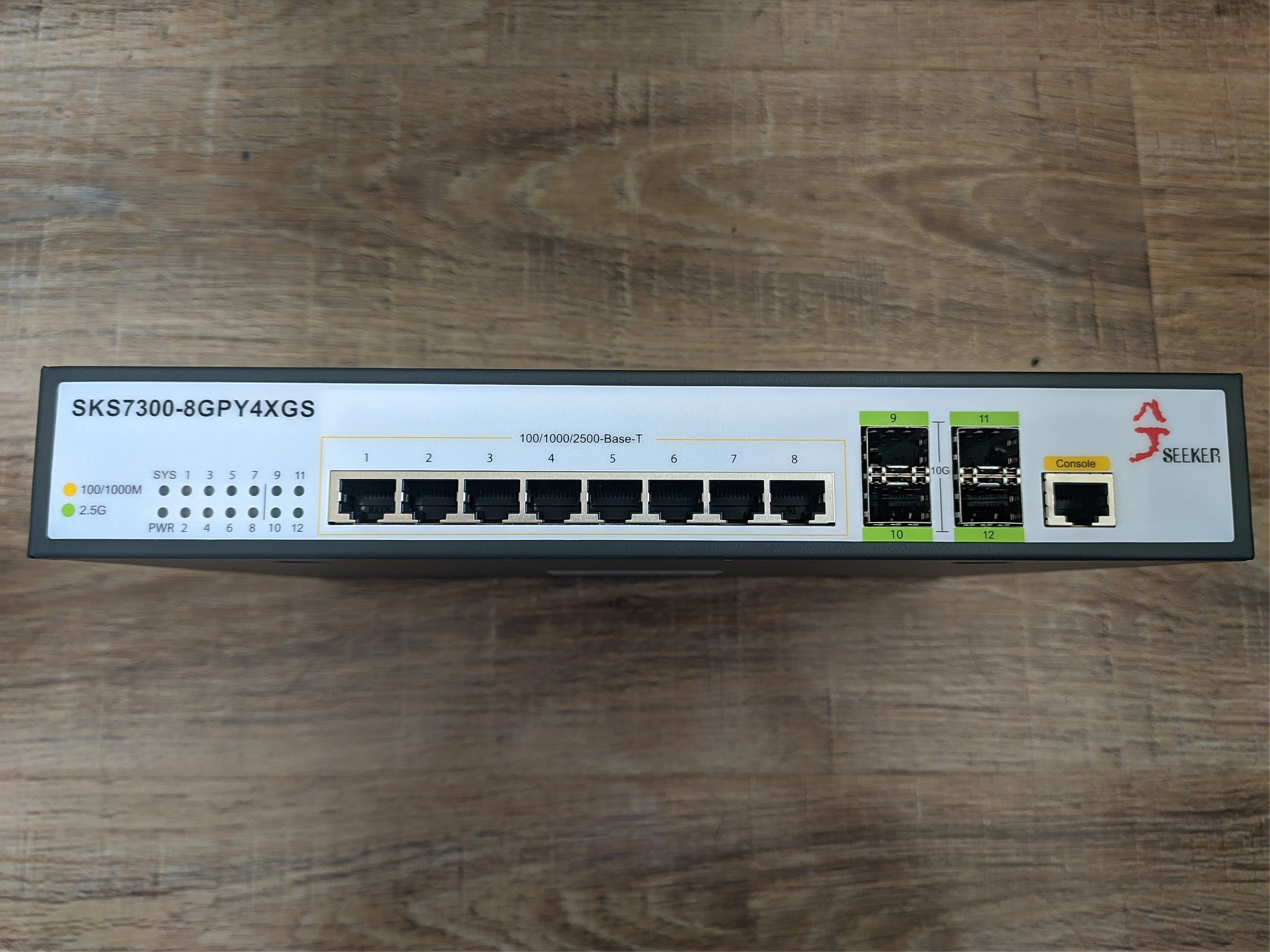

  1. 硬件层面，4个10G的SFP+光口，8个10/100/1000自适应电口。全绿2.5G！#108271727414059779
  2. 软件层面，管理型交换机，支持VLAN，但是，遇到了好几个BUG草
    比如说，本来应该剥掉的VLAN没有剥掉就转发过来了，导致只有自己的MacMini无法上网……#108272320008928728
    看到也有SNMP功能就同样纳入监控了，#108254474915762393&#108254506643255989
点击此处 ← 查看折叠

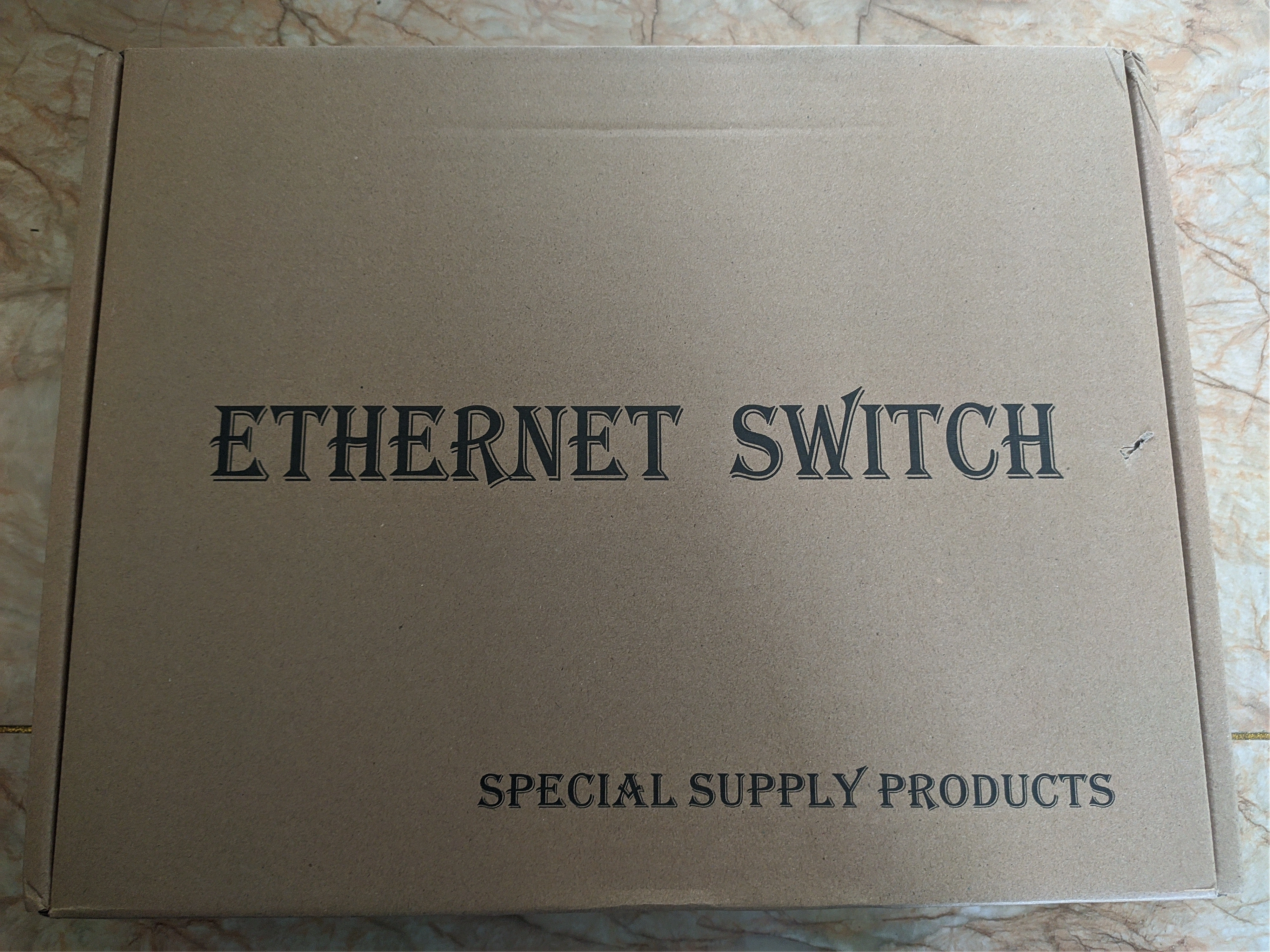

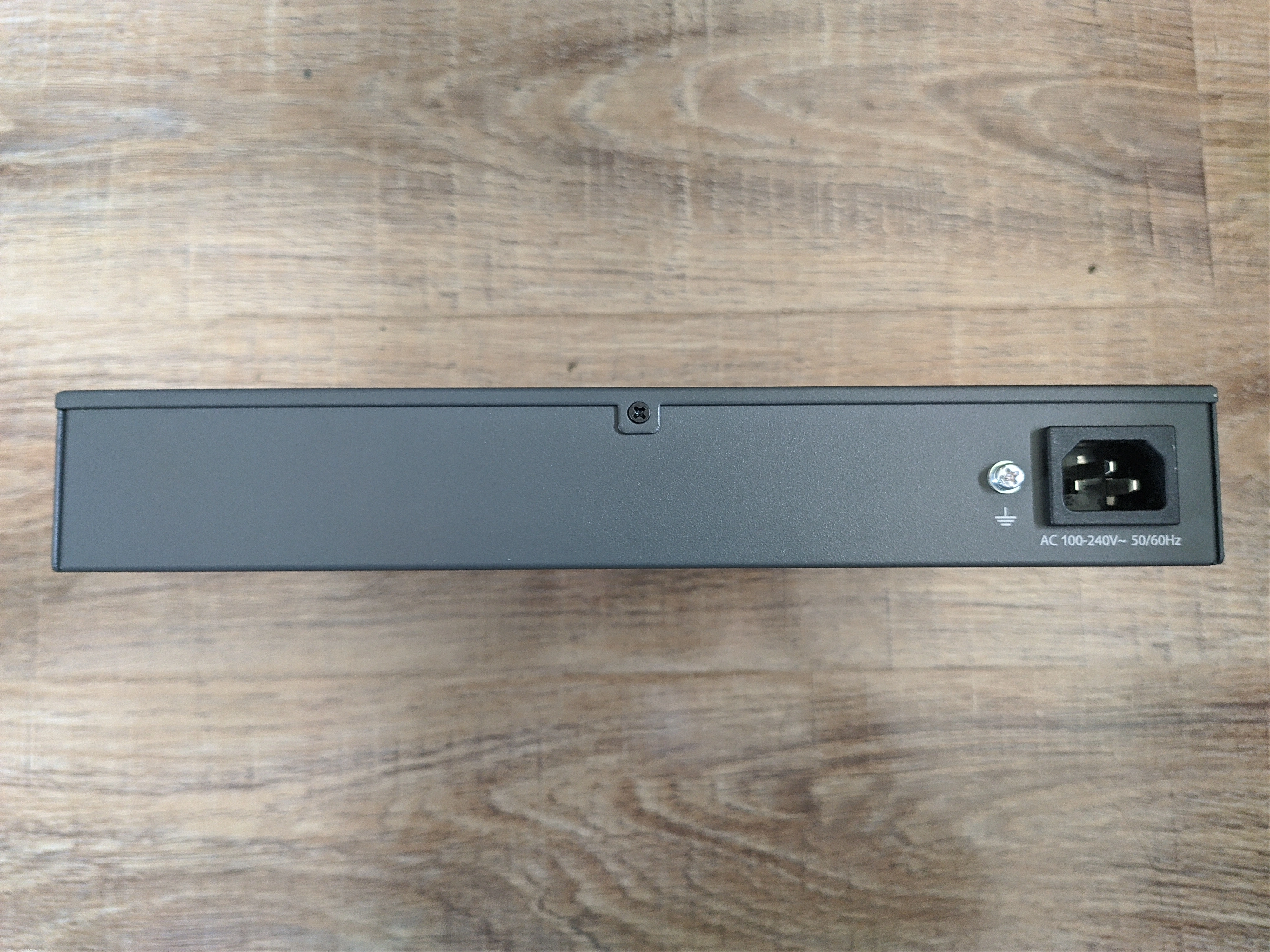

0x07.TL-SH1005交换机

此时我们各自屋子里现有的交换机都是千兆的，总不能光升级核心设备最高支持10G，然后到各自屋子终端内的最后几米时被降到千兆吧，反正成本已经爆表了
于是，220501最先收到了买的三台2.5G交换机，傻瓜交换机，支持VLAN，#108226139235536947
比如接在交换机上的UU加速盒，是打了163的VLAN的。同时，在WZ屋子里的交换机上有access接口，有需要可以给网卡设置163的VLAN

0x08.USB网卡

针对MacMini，自带网卡只有千兆，这里自己购买了一款USB接口的2.5G网卡，没选贵十块的Type-C接口，#108226145526466345
插上2.5G网卡后测速再次涨到910M下行，内网iperf3默认TCP包只能到1.26G/s原因不明，而UDP包能到2.4G/s，#108232120523575823&#108253294386597649
同时这个网卡还能插在台式机上使用，Steam下载下行能到100m/s，#108267114544187684，可惜后来发现不支持巨型帧，寄！#108267092496660743

0x09.其他

1.端口汇聚

路由器的5/6/7接口做了bonding，三个1G接口当成一个2.5G接口来用，模式balance rr然后跑9000 MTU，当然交换机也需要进行相应设置，#108864827228413288
ESXi上的虚拟机可以支持到走2.5G线路，所以自己电脑从NAS-GEN2局域网下载的速度变快了吗？
这里有个小插曲，黑群晖链路聚合到20000M可xswl，当然是跑不到这么高的，#108227225262525417

2.VPN

老家的路由器开启VPN，甚至可以在PYDL连过去，#108346288943454236

3.Speedtest

那么升级千兆家宽有什么用呢？可以天天speedtest测速（bushi，相信不久就会跑几十TB，然后被运营商封号
从1133.55#108271656127114668到1140#108301061176999295，可以看出运营商只给了140M的余量，淦！这个1188就不准了，#108329568551885162

4.RG-NBR6205E路由器

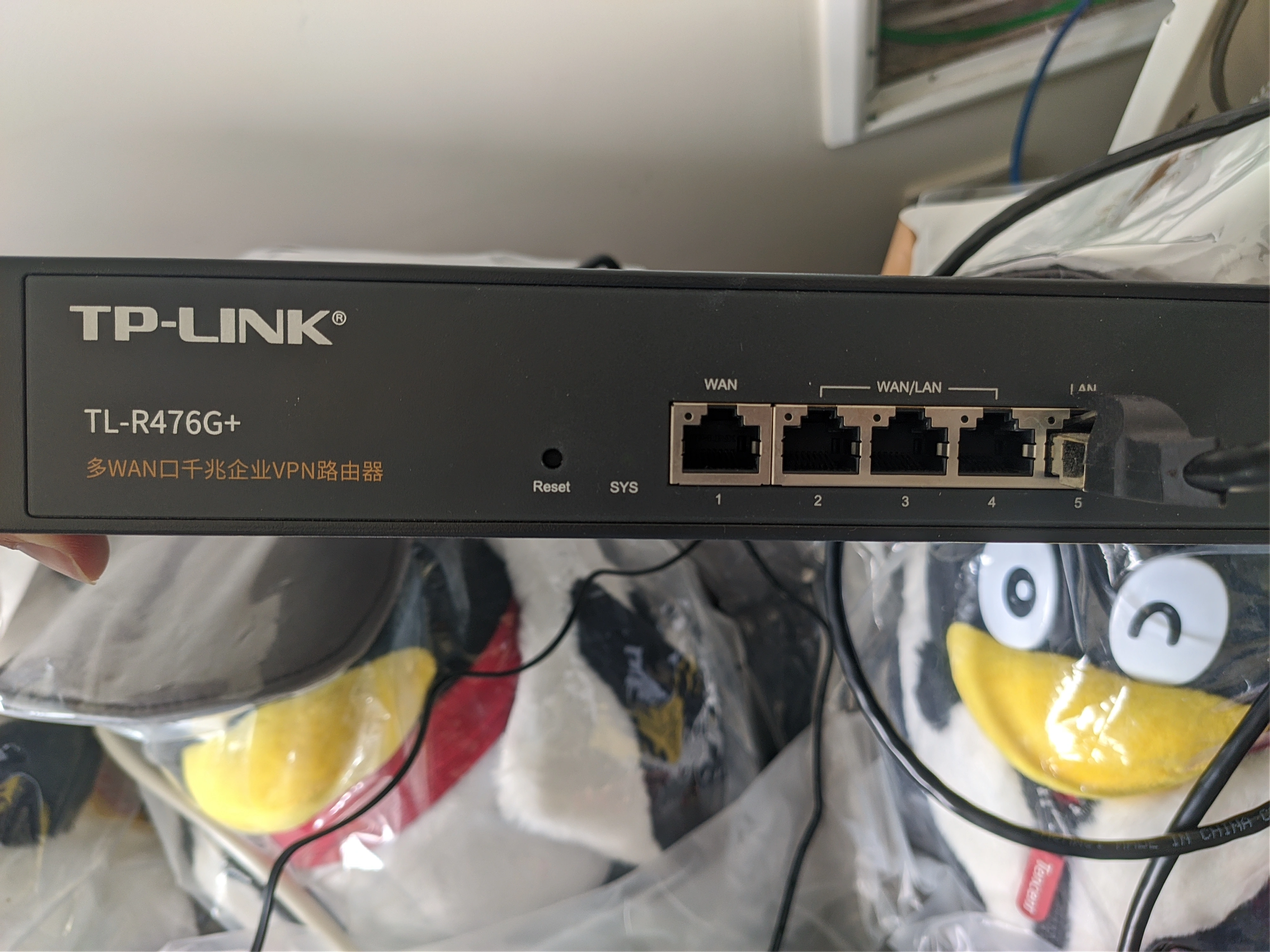

早在220406收到的路由器，因不支持IPv6拨号退掉了（即使是命令行下也不行，少最终一条命令）……

点击此处 ← 查看折叠
